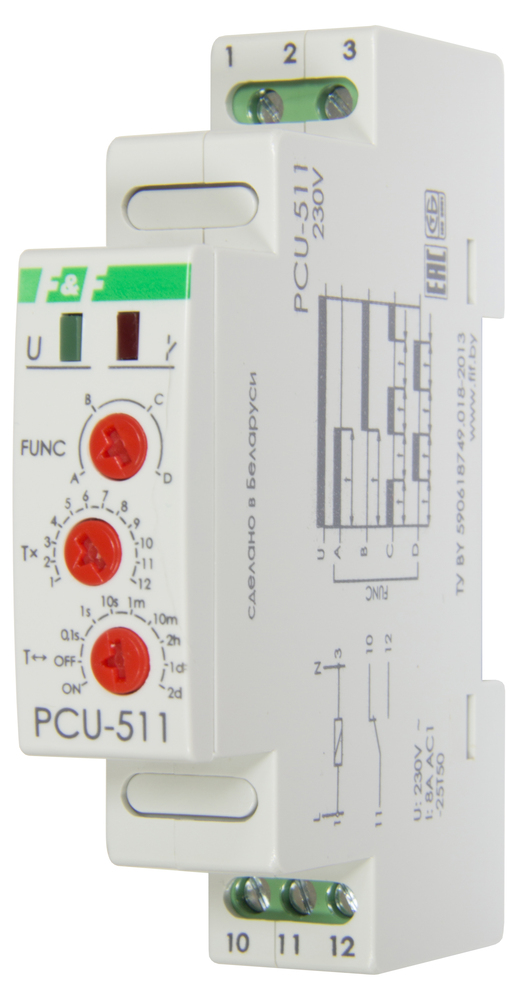

Реле времени PCU-511 "F&F" (РФ)
Посмотреть все товары в разделе «Реле времени»
Артикул:
МЕ21703895
Реле времени PCU-511 "F&F"(РФ)
Подробнее
-
+
В корзину
Цена в интернет-магазине действительна только на территории Калининградской области и может отличаться от цен в розничных магазинах
Описание
PCU-511
Описание
Технические характеристики
Схема подключения
Руководство на релеМногофункциональное. Напряжение 230 В; 50 Гц, Диапазон выдержки времени 0,1 сек – 24 суток, Контакт 1NO/NC, 8 А. 4 функции.
Назначение
Для включения/выключения потребителей в системах автоматики на заданный отрезок времени.
Область применения
В вентиляционных, отопительных, осветительных, сигнализационных и т.п. системах, где необходимо включение нагрузки на установленный отрезок времени.
Принцип работы:
Включение нагрузки на время t (A): после подачи напряжения питания контакты переключаются в положение 11-12, по истечении установленного времени t контакты возвращаются в положение 10-11.
Задержка включения (В): после подачи напряжения питания контакты исполнительного реле остаются в положении 10-11 и начинается отсчет времени работы t, по истечении которого переключаются в положение 11-12 и в таком положении остаются до отключения питания.
Циклическая работа с задержкой выключения (С): после подачи напряжения питания контакты переключаются в положение 11-12, по истечении установленного времени t контакты возвращаются в положение 10-11 на время t, после чего циклы повторяются до отключения питания.
Циклическая работа с задержкой включения (D): работа начинается с задержки включения реле на время t, затем циклическая работа происходит аналогично функции С.
Описание
Технические характеристики
Схема подключения
Руководство на релеМногофункциональное. Напряжение 230 В; 50 Гц, Диапазон выдержки времени 0,1 сек – 24 суток, Контакт 1NO/NC, 8 А. 4 функции.
Назначение
Для включения/выключения потребителей в системах автоматики на заданный отрезок времени.
Область применения
В вентиляционных, отопительных, осветительных, сигнализационных и т.п. системах, где необходимо включение нагрузки на установленный отрезок времени.
Принцип работы:
Включение нагрузки на время t (A): после подачи напряжения питания контакты переключаются в положение 11-12, по истечении установленного времени t контакты возвращаются в положение 10-11.
Задержка включения (В): после подачи напряжения питания контакты исполнительного реле остаются в положении 10-11 и начинается отсчет времени работы t, по истечении которого переключаются в положение 11-12 и в таком положении остаются до отключения питания.
Циклическая работа с задержкой выключения (С): после подачи напряжения питания контакты переключаются в положение 11-12, по истечении установленного времени t контакты возвращаются в положение 10-11 на время t, после чего циклы повторяются до отключения питания.
Циклическая работа с задержкой включения (D): работа начинается с задержки включения реле на время t, затем циклическая работа происходит аналогично функции С.
Характеристики
|
Базовая единица
|
шт |
|
Вес
|
0.1 кг. |
