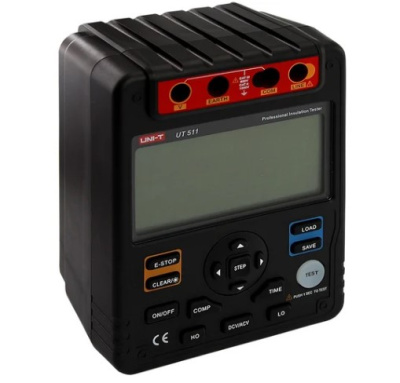

Измеритель сопротивления изоляции UNI-T UT511

Измеритель сопротивления изоляции UNI-T UT511

Любой электрический кабель и его жилы защищены диэлектрической изолирующей оболочкой. Изоляция и ее сопротивление должны быть безупречными, но в реальности между проводниками под напряжением возникает электрический ток утечки. А так как кабель со временем изнашивается, то и изолирующие свойства оболочки теряются и ослабевают. В свою очередь, ухудшение изолирующих свойств кабеля может привести к коротким замыканиям и даже возгораниям.
Своевременный контроль качества и состояния кабеля позволит избежать подобных ситуаций. У каждого кабеля существует свой срок службы, который зависит от многих параметров. Кроме изначальной составляющей (качества самого кабеля), также во многом срок службы зависит и от условий эксплуатации и внешних факторов. Например, ускоренное старение кабеля происходит под воздействием высокой температуры, повышенной влажности, резких температурных скачков, механических воздействий (изгибов, ударов, натяжений), повышенного электрического напряжения и многих других факторов.
Помимо очевидной необходимости в проверке возможного износа кабеля, существуют также проверки надзорных органов, это могут быть Ростехнадзор, МЧС, Государственная жилищная инспекция, в зависимости от того, о каком объекте идет речь (жилой дом, фабрика, складское или иное помещение). И имея под рукой данный аппарат можно в любое время удостовериться в том, что сопротивление изоляции кабеля не только не несет в себе опасности, но и соответствует или не соответствует нормам и актам проверяющего органа. Именно для замера сопротивления изоляции необходим аппарат UT511 — измерительный прибор, генерирующий запрограммированное напряжение и измеряющий сопротивление.
Принцип работы данного аппарата прост: UT511 генерирует высокое напряжение, на выходе получает ток (ток утечки) и рассчитывает необходимый нам параметр: сопротивление изоляции. Выходное напряжение измерителя сопротивления изоляции UT511 — 100 В/250 В/500 В/1000 В. Кроме контроля над износом кабеля, UT511 также необходим для первоначального контроля изолирующих свойств кабеля. Такие проверки проводятся на различных этапах строительства и проводки электрического кабеля, для того, чтобы проверить обладает ли нужными изолирующими свойствами данный кабель. Ведь может оказаться, что кабель изначально не рассчитан на предполагающиеся нагрузки и его поломка (возгорание или короткое замыкание), остается лишь вопросом времени. Поэтому, чтобы предотвратить тяжелые последствия от некачественного или изношенного со временем кабеля, просто необходимы проверки измерителем сопротивления изоляции UT511.
Калибровка и тестирование приборов произведены под контролем компании СДС.

Характеристики:
Тестовое напряжение
100 В: 0,1 МОм - 500 МОм ±(3%+5)
250 В: 0,5 МОм - 2 ГОм ±(3%+5)
500 В: 1 МОм - 4 ГОм ±(3%+5)
1000 В: 2 МОм – 10 ГОм ±(3%+5)
Ток короткого замыкания:  <2 мА
Напряжение постоянного тока: 1000 В с точностью ±(2%+3)
Напряжение переменного тока: 750 В с точностью ±(2%+3)
Диапазон низкоомных сопротивлений: 0,1 Ом – 999,9 Ом точность ±(1%+3)
Максимальное значение дисплея: 9999
Автоматическая настройка диапазона: +
Автовыключение: +
Индикатор низкого заряда батареи: +
Максимальное число сохраняемых данных: 18
Сравнение данных: +
Автовычисление показателя поляризации (PI): +
Автовычисление поглощения в диэлектрике (DAR): +
Подсветка дисплея: +
Аналоговая гистограмма: +
Индикация высокого напряжения: +
Таймер: 30 минут
Размер: 202х155х94 мм
